羅德與施瓦茨 SMA100B 射頻和微波信號發生器

發表時間:2024-10-23 08:17:25瀏覽量:268

據R&S公司信號源產品經理Frank-Werner Thuemmler先生介紹,在SMA100B模擬射頻和微波信號發生器問世前,R&S公司曾經做了大量的市場調研,尤其是來自中國用戶的需求,對SMA100B整體性能的定義至關重要?,F(xiàn)在,R&S SMA100B在所有頻率上均可提供最低相位噪聲的純凈信號(1GHZ,20KHZ頻偏,-152dBc/Hz)。6GHz版本的儀器可以產生高達38dBm的射頻輸出功率,20GHz版本的儀器可在微波頻段產生高達32dBm的輸出功率。在整個頻率范圍內SMA100B都有極低的諧波分量,當在6GHz以上頻段輸出18dBm的輸出功率時,諧波分量甚至顯著低于-70dBc。當輸出信號為1GHz時,雜散分量低于-110dBc。

極低的單邊帶相位噪聲
相位噪聲是信號質量的關鍵指標。據Frank-Werner Thuemmler先生介紹,為了達到最高水準,在研發R&S SMA100B時已經做了慎重考慮。通過添加低相位噪聲選件就可以滿足當前所有測試需求。SMAB-B1H高性能OCXO選件能實現比基本單元更低的迫近相位噪聲,且擁有出色的溫度和時間穩定性。

非常低的諧波和非諧波信號分量
諧波和非諧波信號分量特性是信號發生器的另一個重要指標,通常還會伴隨著高的輸出功率這一要求。R&S SMA100B同時滿足了這兩項要求,即使在高輸出功率情況下,在寬頻率范圍上對諧波的抑制也超過70dBc。對于放大器的諧波信號分量測量,這是一個無可比擬的優勢。

超高的輸出功率
對模擬射頻和微波發生器而言,輸出較高的功率在技術上是一個重大挑戰。而在實際的微波測量中,頻率越高衰減就越大,常常需要非常高的輸出功率來彌補這些衰減。R&S SMA100B結合適當?shù)倪x件,在6GHz提供+35dBm的測量值,在10 GHz幾乎提供+30dBm的測量值,即使在20 GHz,也可以提供+28dBm的測量值,同時保持極低的諧波分量。測量過程中,外部不再需要配備額外的放大器。

在實際使用的細節上,R&S SMA100B也給予了充分考慮,F(xiàn)rank-Werner Thuemmler先生表示,在一些測量中需要有很高的輸出功率,為了有效保護接收器,R&S SMA100B還標配了電子步進衰減器,提供高達20GHz的電子衰減。

友好的用戶操作功能
除了超高的性能,R&S SMA100B在易用性上也有著突出的表現。首先,借助觸摸顯示屏通過先進的圖形用戶界面實現了人性化的操作,主屏幕上清晰顯示所有重要參數和信息。其次,R&S SMA100B的保護用戶菜單功能將為工程師節省很多操作時間。他們可以將常用菜單項添加到用戶菜單中,再次使用時就能直接訪問所有需要的設置。另外,R&S SMA100B還可以將面板上的所有操作轉換成SCPI指令,通過儀器自帶的SCPI宏記錄器自動記錄手動設置并創建可執行的MATLAB腳本。

高端應用
滿足高端ADC/DAC組件測試:新一代模數轉換器和數模轉換器(ADC和DAC)的測量已經進入到微波范圍,最新水平的ADC和DAC測試需要相位噪聲和寬帶噪聲最低的絕對純凈信號,還能夠額外提供除了提供極度純凈的模擬RF信號,R&S SMA100B是世界上唯一能夠提供額外第二路,可獨立設置,極度純凈和高達6GHZ同步時鐘信號的模擬信號源。因此,用戶可以使用單臺模擬信號源量化其ADC。

滿足苛刻應用最好的雷達信號源:要正確測試?yán)走_(dá)接收機和電子站接收機的功能和靈敏度,需要有精確和可重復的測試信號來保證。R&S SMA100B是這類應用的理想信號源,擁有強大的脈沖調制器和發生器,具備極短的上升/下降時間和高達90dB的開關比,最新的數字,高精度自動電平控制(ALC)保證窄脈沖的峰值功率電平是高度精確和可重復。閉環電平控制可以被應用在脈寬大于100ns的場景。這些特性使得在測試具備無與倫比的準確的先進雷達接收機在苛刻的脈沖場景中測試成為可能。

在雷達系統整機裝配前,極純凈的本地振蕩器信號通常需要替代驗證。R&S SMA100A由于其可提供具備超低迫近相位噪聲(10GHz,10Hz頻偏,-83dBc/Hz)的高電平信號,是替代本振的理想解決方案。

基站阻塞測試的理想信號源:基站接收機的選擇性有許多準則評估,包括對強干擾抑制的有多好。當使用SMA100B模擬帶內和帶外干擾時,儀器的超低相位噪聲選件保證了模擬干擾源的相位噪聲和寬帶噪聲對有用信號的影響降至最低。借助R&S SMA100B的極佳信號質量,基站真實的干擾抑制性能可以被準確的衡量(例如:10GHz寬帶噪聲,30MHz頻偏,低于-160dBc/Hz)。

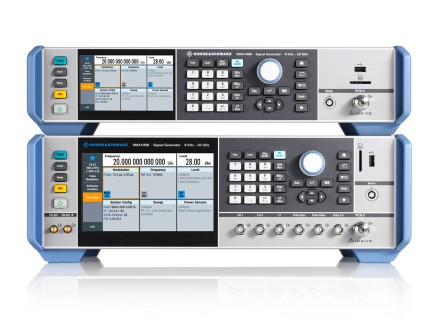

R&S SMA100B有兩種外形設計,除滿足實驗室的使用要求外,還有一種型號是專為自動測試設備(ATE)而設計的。Frank-Werner Thuemmler先生稱R&S SMA100B是業界第一款提供高達20GHz全電子衰減器的信號發生器,先進的衰減技術確保ATE了無損切換和非??斓碾娖浇r(shí)間。另外,超高的輸出功率選件使R&S SMA100B能夠提供高達38 dBm的輸出功率,在自動化測試環境中消除外置放大器的需求。在20GHz儀器里,集成的、無磨損的電子步進衰減器現在作為標配,R&S SMA100B最大化提升了在需要無數次電平周期切換的測試系統中的使用壽命,而幾乎不需考慮儀器的磨損。這種解決方案還提供了在微波信號源中有史以來極快的電平設置時間。
